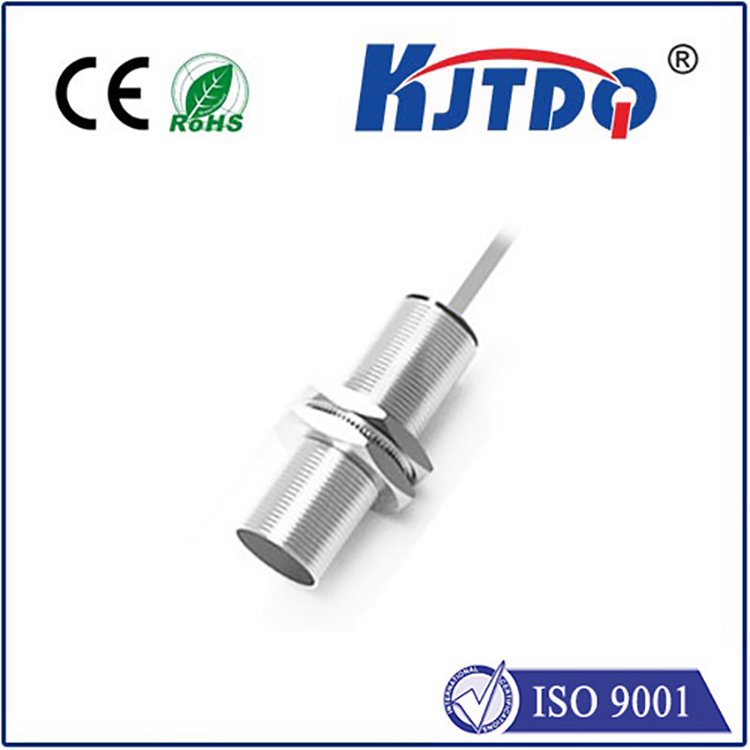

凯基特CR18-8DN限位用电容式接近开关
原理：
就是当电源接通时，RC振荡器不震荡，当一目标朝着电容器的电极靠近时，电容器的容量增加，振荡器开始震荡，通过后极电路的处理，将振和震荡两种信号转换成开关信号，电容式接近开关的感应圈由同轴金属电极构成，很像“打开的”电容器电极，这两个电极构成一个电容，串接在RC振荡回路中，从而起到检测有无物体存在的目的。
结构：
电容式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。
开关功能:
电容式传感器的感应面同两个同心布置的金属电组成，这两个电相当于一个非线绕电容器的电。电的表面a和b连接到一个频振荡器的反馈支路中，对该振荡器的调节要使得它在表面自由时不发生振荡。
当物体接近传感器的有效表面时，它进入了电表面前面的电场，并引起耦合电容发生改变。振荡器开始发生振荡，振荡幅度由一个评价电路记录下来并被转换为一个开关命令。
电容式接近开关亦属于一种有开关量输出的位置传感器，它的测量头通常是构成电容器的一个板，而另一个板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。电容式接近开关对任何介质都可以检测，包括导体、半导体、缘体，甚至可以用于检测液体和粉末状物料。对于非金属物体，动作距离决定于材质的介电常数，材料的介电常数越大，可获得的动作距离越大。
接线：
1、两线制
两线制接线特别简单，把接近开关和负载串联，然后接上电源，用匹配的检测对象物质接近接近开关，接近开关就会动作。
2、三线制引线有颜色标识
接近开关三线制引线有颜色标识，电源正极线颜色（红或棕）、电源0V线颜色（蓝）、信号线颜色（黄或黑）。
因为接近开关三线制有分PNP型NPN型两种，所以它的接线有区别。如果是NPN型的接近开关接线，找到接近开关信号线，接上负载，然后负载再接接近开关电源正极线。如果是PNP型接近开关同样找到接近开关信号线，接上负载，然后负载在接接近开关电源0V线。
凯基特产品型号
EH34-15BNS-KW 直流三线NPN常闭电容式接近10-30VEH20-08BNS-ZW直流三线NPN常开+常闭电容式接近开关BZX85防爆行程开关
接近开关 IK4-BAJ122 NO+NC AC220V
防水型安全保护开关 FS-BHKG-3 AC380V
TRZ-LJM48-ZDM1接近开关NPN
CJ18A3-8-Z/BX接近开关 TBJ-150-Y皮带声光报警器AC220V功率50W AC220V电感式接近开关NJ40+U1+W
