CYLINDER POSITION CONTROL · PRODUCT RECOMMENDATION

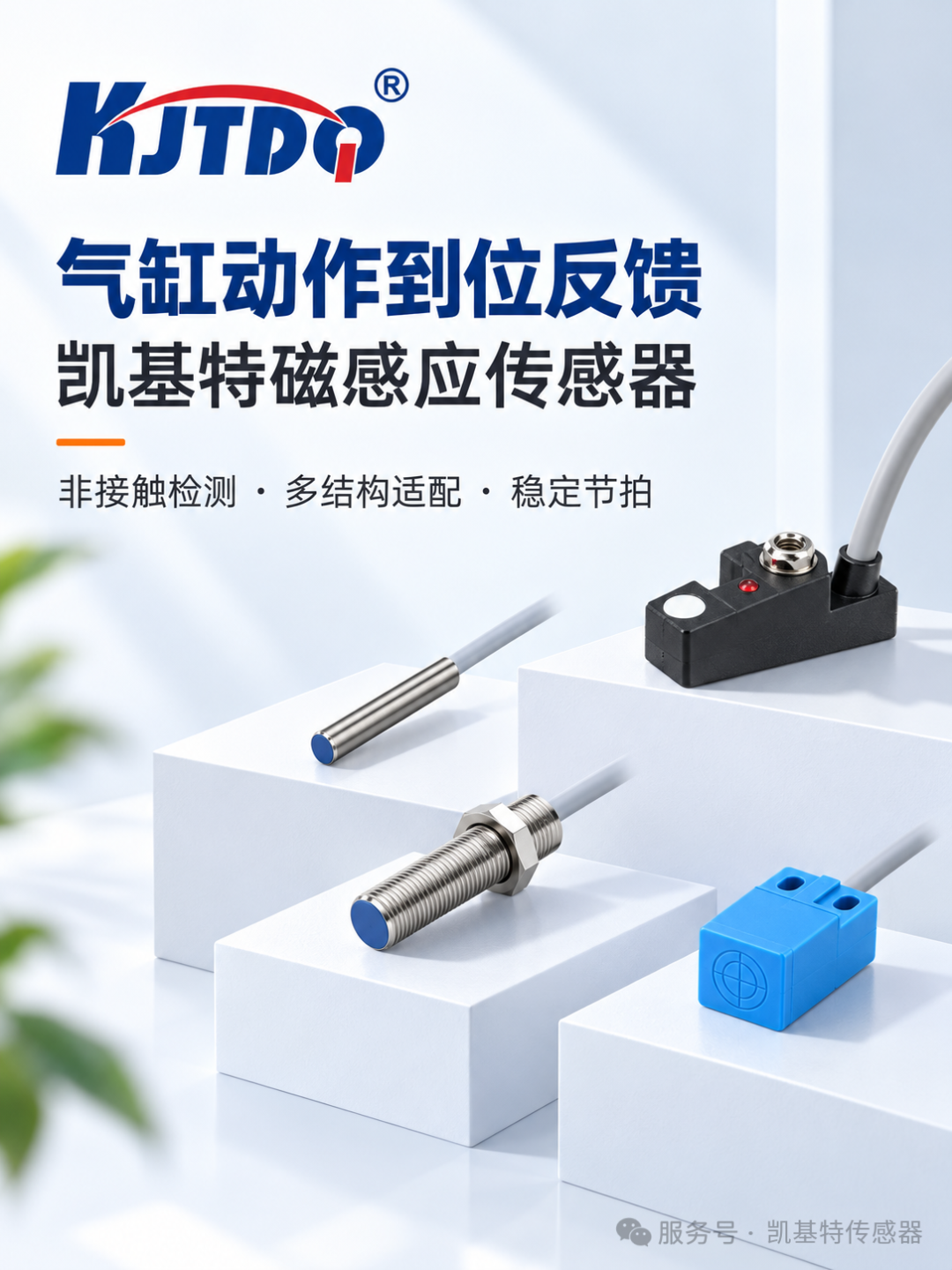

气缸动作到位反馈
凯基特磁感应传感器系列产品推荐
面向自动装配、夹紧、推料、搬运与分拣设备，为气缸伸出、回缩和中间位置提供非接触式确认。
DETECTION | MOUNTING | OUTPUT | VALUE |
非接触 | 多结构 | 接入PLC | 稳定节拍 |
自动化产线需要根据气缸到位信号衔接下一步动作。安装偏移、支架松动或机械触点磨损会造成信号迟滞与误判，进而带来动作等待、重复执行和异常停机。
磁感应传感器检测气缸活塞内部永磁体，无需与运动部件发生机械接触。活塞到达设定位置后，传感器输出信号至PLC 或设备控制器，帮助系统及时进入下一工序。
凯基特磁感应传感器覆盖多种气缸结构与安装方式，可用于伸出端、回缩端及中间位置确认，适合装配、夹紧、推料、搬运和分拣等设备。

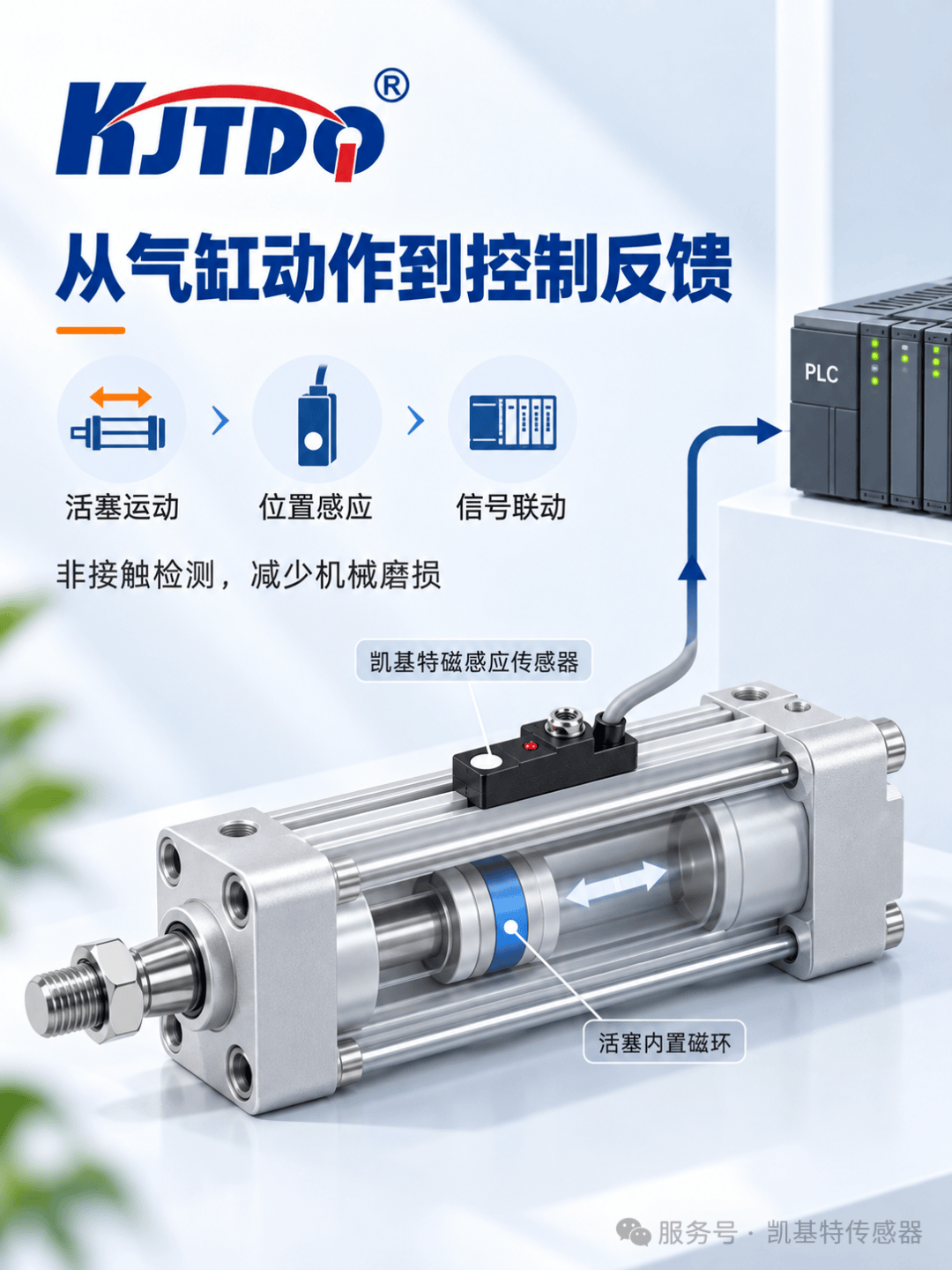

01 | APPLICATION LOGIC |
传感器将活塞位置转换为控制系统可识别的到位信号
01 活塞运动 | 02 位置感应 | 03 信号联动 |
内部磁环随活塞移动 | 传感器确认设定位置 | PLC 执行后续动作 |
• 动作等待 到位信号不稳定，控制程序无法及时进入下一步骤。
• 重复执行 位置判断不准确，气缸出现反复伸缩或工序重启。
• 误报警 机械触点磨损或位置偏移，引发异常停机。
• 节拍更顺畅 稳定反馈帮助PLC 按既定顺序执行动作。
• 维护更简单 非接触检测减少触点更换与机械调整。
• 安装更紧凑 多种结构可贴合不同气缸与有限空间。
• 故障更易定位 到位信号可用于程序联锁和异常判断。
02 | PRODUCT RANGE |
安装槽形、缸体结构和空间条件共同决定产品形式
凯基特磁感应传感器覆盖磁感式与霍尔式产品，可根据气缸结构和安装空间选择对应形式。

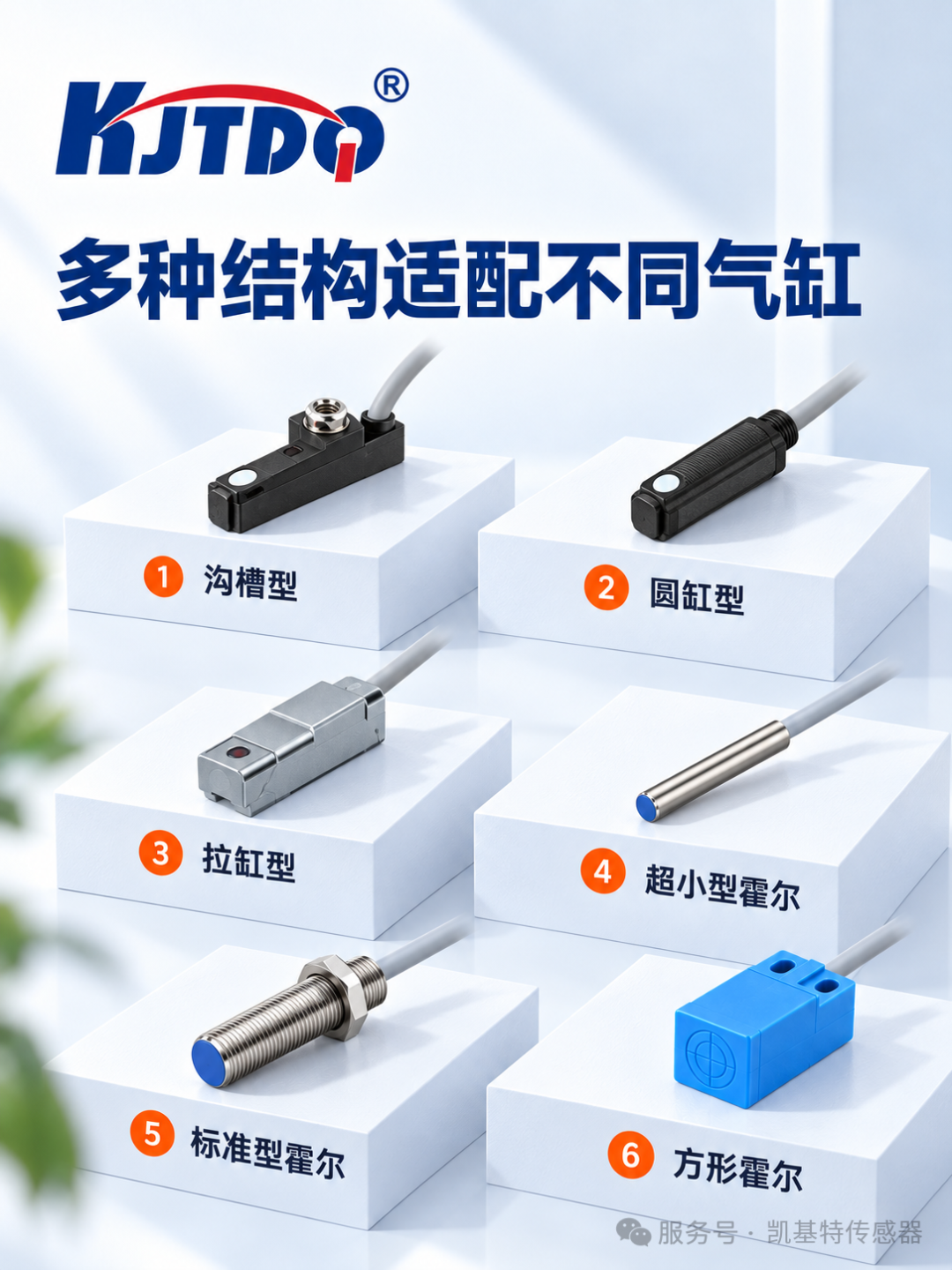

产品类型 | 适配方向 |
沟槽型磁性传感器 | 用于带沟槽气缸的行程位置检测 |
圆缸型磁性传感器 | 适配圆形缸体及相应固定方式 |
拉缸型磁性传感器 | 用于拉杆式气缸的位置反馈 |
超小型霍尔传感器 | 适合小型设备与紧凑安装空间 |
标准型霍尔传感器 | 用于常规磁性目标的位置检测 |
方形霍尔磁性传感器 | 适合独立固定和灵活安装结构 |
• 安装槽与缸体 先确认气缸类型、外形尺寸和槽形规格。
• 空间与出线 核对传感器体积、固定方式和线缆方向。
• 检测位置 明确伸出端、回缩端或中间位置的安装点。
03 | SELECTION AND VALIDATION |
确认机械适配后，再核对输出方式与现场条件
• 气缸条件 气缸类型、安装槽、活塞磁环与有效检测位置。
• 检测任务 伸出端、回缩端或中间位置的反馈需求。
• 电气接口 供电电压、输出方式和PLC 输入类型。
• 安装条件 空间、固定方式、出线方向、线缆与接插件。
• 现场环境 焊接、防爆、潮湿、粉尘、温度和磁场干扰。
• 验证方式 以技术资料、安装要求及现场测试结果为准。
