EXPLOSION PROOF LASER MEASUREMENT · PRODUCT RECOMMENDATION
凯基特KJT EXTLS
防爆激光测距传感器
设备到位了，还是还差一点？
从危险区域中的移动设备定位问题出发，把非接触测距、防爆适用性和控制系统接入放在同一套方案中考虑。
1–200 m 多量程系列覆盖 非接触连续测距 | PRODUCT FOCUS 防爆环境中的连续距离反馈 面向移动设备定位、距离监测和越限控制，支持开关量、模拟量与RS485等工业接口。 |
当项目同时关注危险区域适用、非接触连续测距和PLC或DCS系统接入时，KJT-EXTLS系列可作为优先评估方案。它不是简单替代限位开关，而是让控制系统在目标真正到位前，持续掌握距离变化。
01 | FIELD PROBLEM |
真正的问题不是“有没有信号”，而是控制系统能否提前知道目标还剩多远
在石油化工、喷涂、煤化工及粉尘加工现场，装卸设备、移动小车或机械机构逐渐靠近罐体和作业位置时，控制系统通常需要连续掌握距离，以便提前执行减速、停止或报警。
检测方式 | 能够解决 | 现场局限 |
接触式限位 | 终点到位判断 | 只能给出开关状态，无法连续反馈距离；机械触点存在磨损 |
编码器 | 机构运动量反馈 | 依赖传动和安装基准，打滑、间隙或形变可能造成偏差 |
普通光电激光 | 非接触距离检测 | 若缺少相应防爆结构与认证，不宜直接用于危险区域 |
01 非接触 减少机械磨损和附加传动机构。
02 连续反馈 不只判断到位与否，还能看到目标接近过程。
03 系统直连 测量结果能够进入PLC、DCS或集中监控系统。
04 危险区域适用 防爆等级、温度组别和防护能力必须与安装区域匹配。
01 实时测距 获取目标距离 | 02 趋势判断 识别接近与偏移 | 03 阈值控制 分段减速或报警 | 04 动作执行 停止或联锁 |
02 | MEASUREMENT AND PROTECTION |
把量程、测量性能和防爆边界放在同一张应用逻辑中理解
KJT-EXTLS系列采用非接触式激光测距，可对垂直或倾斜目标进行距离检测，并对不同颜色、材质和表面光泽的目标具有较好的适应能力。系列提供1米至200米多种量程配置，可覆盖近距离位移检测和较大空间内的设备定位。
1–200 m | 1 mm | 20 Hz |
系列量程覆盖 | 30 m型号分辨率示例 | 30 m型号频率示例 |
能力 | 示例指标 | 对现场的意义 |
距离分辨 | 1 mm | 识别设备位置的细微变化，为精细阈值控制提供依据 |
重复检测 | ±1 mm | 在相同条件下保持较稳定的测量结果 |
动态响应 | 1 ms / 20 Hz | 及时捕捉运动目标的距离变化 |
强光适应 | 100 KLux | 有利于户外或高亮照明环境中的稳定检测 |
确认维度 | 产品信息 | 应用提醒 |

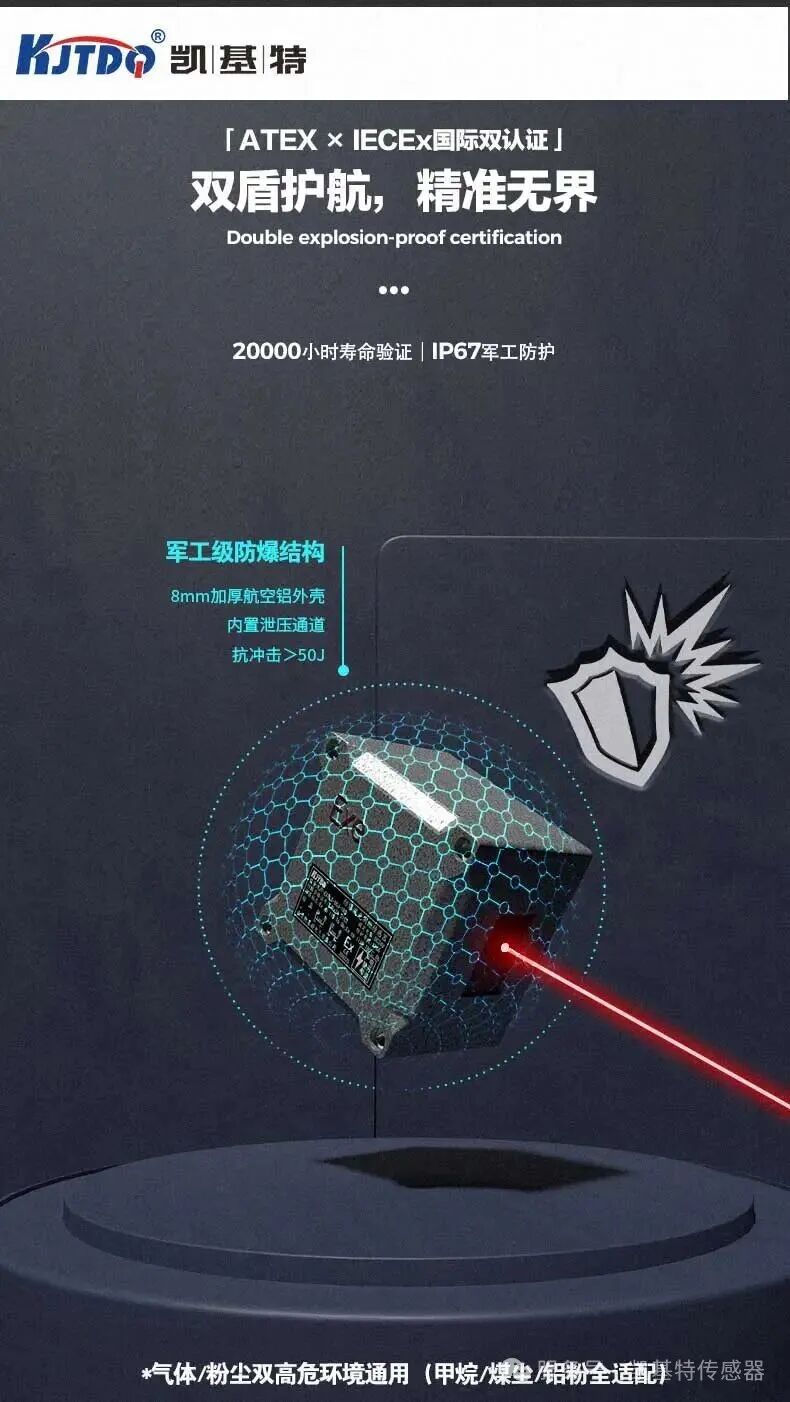

气体环境 | Ex db IIB T6 Gb | 核对危险区域划分、气体组别与温度组别 |
粉尘环境 | Ex tb IIIB T80℃ Db | 核对粉尘分区、点燃风险和安装规范 |
证书与防护 | ZJEx24.2153 / IP67 | 以具体型号证书、铭牌和项目规范为准 |
03 | SYSTEM INTEGRATION |
开关量模拟量和数字通信应根据控制架构选配

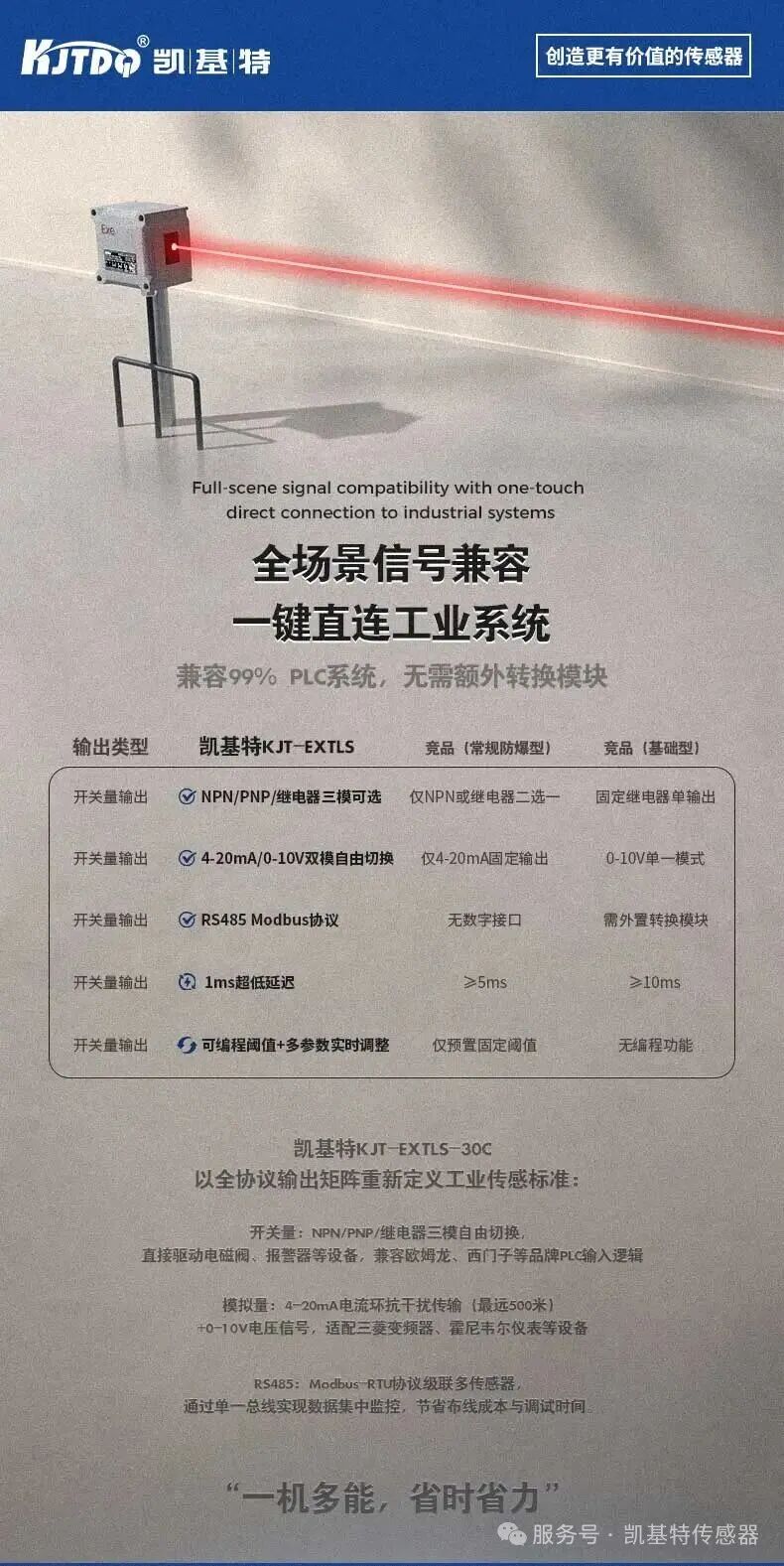

工业传感器的价值不仅在于测得准确，还要让测量结果能够被设备直接使用。KJT-EXTLS系列可根据配置提供NPN、PNP或继电器开关量，并支持4–20mA、0–10V模拟量及RS485数字通信。
接口 | 适合的系统 | 使用要点 |
NPN / PNP / 继电器 | 到位越限报警逻辑 | 匹配控制器输入类型，并确认常开常闭及负载能力 |
4–20 mA / 0–10 V | PLC / DCS连续量采集 | 核对量程映射、采样精度、屏蔽与接地 |
RS485 | 多点联网与远程采集 | 统一协议、地址、波特率及终端配置 |
01 移动设备定位 装卸设备小车机械机构 | 02 仓储距离监测 防爆仓储装卸区域 | 03 防撞辅助 行车起重与轨道设备 |
04 罐区与料仓 非接触距离和位置检测 | 05 自动化产线 位置位移和越限监测 | 06 集中监控 PLC DCS与远程测量 |
04 | SELECTION AND VALIDATION |
量程只是起点真实目标和真实工况决定测量是否稳定
激光测距能够减少机械接触，但目标尺寸、表面状态、倾斜角度、运动速度，以及粉尘、蒸汽、结露和窗口污染，仍会影响最终结果。
01 实际距离 同时确认最近距离、最远距离、运动余量与安装预留。
02 目标条件 核对尺寸、材质、颜色、反射特性与运动速度。
03 安装角度 避免极端斜射，并确认光路在全行程内不被遮挡。
04 过程环境 将浓尘、蒸汽、结露、强光与窗口污染纳入测试。
05 控制接口 提前确认供电、接线、输出类型与PLC或DCS接口。
现场问题 | 建议验证动作 |
远距离或小目标 | 在最远工位和最小目标上重复测量，确认信号裕量 |
斜面或高反光表面 | 改变安装角度与距离，观察稳定性和误差 |
粉尘蒸汽与结露 | 按真实过程条件进行测试，并预留清洁维护方式 |
移动目标与危险区域 | 验证采样与阈值逻辑，并复核分区、温度组别、证书及施工规范 |
